Photovoltaikmodule (PV-Module) sind das Herzstück von Solaranlagen, die Sonnenlicht in sauberen Strom umwandeln. Doch um ihre Sicherheit und Effizienz zu gewährleisten, ist eine regelmäßige Wartung erforderlich. Und eine zentrale Maßnahme ist die Isolationsmessung PV Modul. Aber was genau ist das, und warum spielt sie eine so wichtige Rolle?
Inhaltsverzeichnis
Was ist Isolationsmessung PV Modul?
Die Isolationsmessung, auch Isolationswiderstandsmessung genannt, prüft die Qualität der Isolierung in PV-Modulen. Zudem misst sie den Widerstand zwischen den elektrisch leitfähigen Komponenten eines Moduls und dessen Rahmen oder, bei rahmenlosen Modulen, der Umwelt. Darüber hinaus zeigt ein hoher Isolationswiderstand, typischerweise im Megaohm- oder Gigaohm-Bereich, an, dass kein unerwünschter Strom zur Erde fließt.
Denn dies ist entscheidend, da Leckströme die Sicherheit gefährden und die Leistung der Anlage mindern können.
Quelle: Benning bei YouTube
Warum ist die Isolationsmessung wichtig?
Die Isolationsmessung erfüllt mehrere Zwecke:
Sicherheit gewährleisten:
Eine unzureichende Isolierung kann gefährliche Berührungsspannungen verursachen. Diese stellen ein Risiko für Wartungspersonal oder Personen in der Nähe der Anlage dar.
Effizienz sichern:
Ein niedriger Isolationswiderstand deutet auf Defekte hin, wie beschädigte Verkabelung oder feuchte Module. Solche Fehler führen zu Leistungsverlusten, da Strom ungenutzt abfließt.
Normen einhalten:
Normen wie EN 62446-1:2019 legen fest, dass PV-Module einen Mindestisolationswiderstand von 40 MΩ pro Quadratmeter (für Module > 0,1 m²) aufweisen müssen. Dies stellt sicher, dass die Anlage den gesetzlichen Anforderungen entspricht.
Wie wird die Isolationsmessung PV Modul durchgeführt?

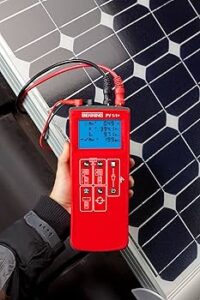

Die Messung erfolgt mit spezialisierten Geräten wie dem Benning PV-1-1, das in der PV-Branche weit verbreitet ist. Der Prozess umfasst folgende Schritte:
-
Trennung vom Wechselrichter: Alle PV-Stränge werden vom Wechselrichter abgekoppelt, um genaue Messungen zu ermöglichen.
-
Kurzschließen der Elektroden: Die positiven und negativen Elektroden des Moduls oder Strangs werden kurzgeschlossen, oft automatisch durch das Messgerät.
-
Messung des Widerstands: Der Isolationswiderstand wird zwischen den Elektroden und einem geerdeten Punkt, wie dem Modulrahmen, gemessen.
Für detaillierte Fehlersuchen können Geräte wie das Keysight U1461A eingesetzt werden. Denn diese können auch Widerstände im Gigaohm-Bereich messen. Dies ist besonders nützlich, wenn einzelne Module geprüft werden müssen.
Isolationsmessung PV Modul: Normen und Standardwerte
Die Norm EN 62446-1:2019 definiert die Anforderungen an die Isolationsmessung. Denn für Standardmodule mit einer Fläche über 0,1 m² gilt ein Mindestisolationswiderstand von 40 MΩ pro Quadratmeter. Typische Werte für einzelne Module sind:
Modultyp |
Typischer Isolationswiderstand (MOhm) |
|---|---|
|
Dünnschichtmodule |
ca. 40 |
|
Polykristalline Module |
ca. 50 |
|
Monokristalline Module |
ca. 50 |
Diese Werte können je nach Hersteller variieren. Es ist daher ratsam, die spezifischen Datenblätter der Module zu konsultieren, um genaue Werte zu erhalten.
Häufige Probleme und Fehlersuche
Ein niedriger Isolationswiderstand kann auf verschiedene Probleme hinweisen:
-
Schadhafte Einbettungsfolien: Beschädigte Folien in den Modulen können die Isolierung beeinträchtigen.
-
Beschädigte Verkabelung: Defekte Kabel oder Anschlüsse können Leckströme verursachen.
-
Feuchtigkeitseintritt: Feuchtigkeit in Modulen oder Anschlüssen kann den Isolationswiderstand senken.
Um Fehler zu lokalisieren, messen Techniker die Widerstände einzelner Module oder Stränge. Ein Modul mit einem Widerstand von nur 200–300 MOhm, anstatt der üblichen 4–12 GOhm, weist auf einen Defekt hin. Solche Messungen erfordern oft spezialisierte Geräte, da Standardmessgeräte wie das Benning PV-1-1 für sehr hohe Widerstände ungeeignet sein können.
Wie funktioniert die praktische Durchführung in der Praxis?
In der Praxis wird die Isolationsmessung in zwei Hauptsituationen durchgeführt:
-
Nach der Installation: Nach dem Aufbau einer PV-Anlage wird die Isolationsmessung durchgeführt, um sicherzustellen, dass die Anlage fehlerfrei ist.
-
Regelmäßige Wartung: Im Rahmen der Wartung wird die Messung wiederholt, um die langfristige Sicherheit und Effizienz zu gewährleisten.
Die Messung sollte von Fachpersonal durchgeführt werden, da sie hohe Spannungen (bis zu 1000 V) erfordert und Sicherheitsvorkehrungen wie das Tragen von Schutzausrüstung notwendig sind.
Zusammenfassung der Schlüsselpunkte
-
☑️ Die Isolationsmessung prüft die Isolationsqualität von PV-Modulen.
-
☑️ Sie ist entscheidend für Sicherheit, Effizienz und Regelkonformität.
-
☑️ Standardwerte: mindestens 40 MΩ/m² für Standardmodule.
-
☑️ Regelmäßige Messungen verhindern Probleme und gewährleisten Langlebigkeit.
