Die Leerlaufspannung eines Photovoltaik-Moduls zu messen, klingt simpel – doch es steckt mehr dahinter. Denn nur wer sauber misst, erkennt Fehler frühzeitig, schützt Geräte und verlängert die Lebensdauer der Anlage. In diesem Beitrag erfahren Sie, wie Sie beim Leerlaufspannung PV Modul Messen vorgehen, worauf Sie achten müssen und warum Genauigkeit entscheidend ist.
Inhaltsverzeichnis
Warum ist die Leerlaufspannung so wichtig?
Die Leerlaufspannung (Voc) gibt an, wie viel Spannung ein Solarmodul ohne Last erzeugt. Sie ist ein zentraler Messwert, denn sie zeigt, ob ein Modul korrekt funktioniert. Wenn Sie diese Spannung regelmäßig prüfen, können Sie Leistungseinbußen frühzeitig erkennen und Sicherheitsrisiken vermeiden.
Bevor Sie messen, sollten Sie immer auf Ihre Sicherheit achten. Tragen Sie isolierende Handschuhe, nutzen Sie ein hochwertiges Multimeter und vermeiden Sie den Kontakt mit blanken Kontakten. Auch wenn das Modul scheinbar nicht angeschlossen ist, fließt bei Sonneneinstrahlung Strom – und der kann gefährlich sein.
Zudem empfiehlt es sich, nur bei trockenem Wetter zu arbeiten. Nasse Kontakte oder feuchte Kleidung erhöhen das Risiko eines Stromschlags deutlich.
Leerlaufspannung PV Modul messen – Welche Werkzeuge benötigen Sie zur Messung?

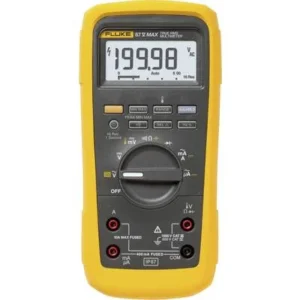

Sie brauchen ein digitales Multimeter, das Gleichspannungen bis mindestens 100 V misst. Außerdem benötigen Sie passende Messleitungen, idealerweise mit Krokodilklemmen oder Prüfspitzen. Legen Sie das PV-Modul auf eine ebene Fläche, damit es nicht verrutscht. Je besser Ihre Vorbereitung, desto sicherer und genauer die Messung.
Wie stellen Sie das Multimeter richtig ein?
Stellen Sie das Multimeter auf „DC V“ (Gleichspannung) und wählen Sie einen Messbereich, der über dem zu erwartenden Spannungswert liegt. Die meisten Module liefern zwischen 30 und 50 V im Leerlauf, leistungsstärkere sogar mehr. Ein zu niedriger Messbereich könnte das Gerät beschädigen oder ungenaue Werte liefern.
Achten Sie auf klare Anzeigen und prüfen Sie vorab, ob Ihre Batterien im Multimeter noch ausreichend geladen sind.

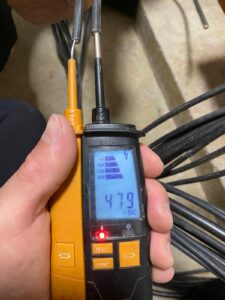

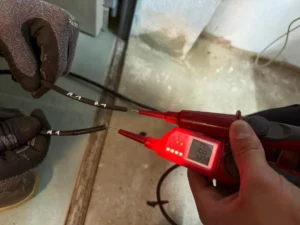

Leerlaufspannung PV Modul messen – Wie verbinden Sie die Messleitungen korrekt?
Verbinden Sie die rote Leitung mit dem Pluspol des Moduls und die schwarze mit dem Minuspol. Achten Sie darauf, dass die Prüfspitzen nicht verrutschen und festen Kontakt haben. Eine unsaubere Verbindung kann den Messwert verfälschen oder sogar gefährlich werden.
Wenn Sie das Modul noch nicht montiert haben, sichern Sie es gegen ein versehentliches Kippen. So behalten Sie beide Hände frei und arbeiten kontrollierter.
Was sollten Sie während des Leerlaufspannung PV Modul messen beachten?
Richten Sie das Modul möglichst direkt zur Sonne aus, denn die Lichtintensität beeinflusst den Spannungswert stark. Verschattungen, schräger Einfall oder hohe Temperaturen können das Ergebnis verfälschen. Wiederholen Sie die Messung gern zu verschiedenen Tageszeiten – so erhalten Sie ein realistisches Bild.
Beobachten Sie auch, ob der Wert während der Messung stabil bleibt. Denn Schwankungen könnten auf einen Zellfehler oder auf Kontaktprobleme hindeuten.
Wie interpretieren Sie die Messergebnisse richtig?
Vergleichen Sie den gemessenen Wert mit den Herstellerangaben im Datenblatt. Liegt die Spannung deutlich darunter, könnte das Modul verschmutzt, verschattet oder beschädigt sein. Liegt sie deutlich darüber, prüfen Sie die Umgebungstemperatur – denn bei Kälte steigt die Leerlaufspannung oft an.
Wenn Sie mehrere Module besitzen, vergleichen Sie die Werte miteinander. Große Abweichungen deuten auf ein Problem hin.
Welche Fehler treten häufig auf – und wie vermeiden Sie sie?
Ein häufiger Fehler ist die Verwendung eines ungeeigneten Multimeters. Achten Sie auf ausreichend Messbereich und Messgenauigkeit. Auch verschmutzte oder lose Kontakte führen zu Abweichungen. Und: Prüfen Sie, ob eventuell eine Diode in der Anschlussdose defekt ist – denn auch sie beeinflusst die Spannung.
Vermeiden Sie unbedingt Messungen bei Regen oder in der Nähe von Wasser. Arbeiten Sie konzentriert und nehmen Sie sich Zeit – so vermeiden Sie gefährliche Situationen.
Was bringt eine regelmäßige Kontrolle der Leerlaufspannung?
Sie erkennen schleichende Verluste frühzeitig. Außerdem erhöhen Sie die Betriebssicherheit der gesamten Anlage. Besonders nach Sturm, Hagel oder starker Verschmutzung ist eine Kontrolle sinnvoll. Denn auch kleine Beschädigungen können große Wirkung entfalten, wenn sie unentdeckt bleiben.
Notieren Sie Ihre Messwerte in einem Protokoll. So erkennen Sie über Monate hinweg, ob Ihre Anlage an Leistung verliert – oder stabil läuft.
Unser Tipp zum Leerlaufspannung PV Modul Messen: Vertrauen Sie auf AceFlex!
Sie möchten Ihre PV-Anlage regelmäßig kontrollieren und setzen auf Sicherheit und Präzision? Dann empfehlen wir Ihnen die Messtechniklösungen von AceFlex. Wir bieten Ihnen hochwertige Multimeter, passende Adapter und professionellen Support – deutschlandweit und individuell. Kontaktieren Sie uns noch heute – und lassen Sie sich beraten!
Fazit: Messen Sie präzise – und handeln Sie rechtzeitig
Eine korrekt gemessene Leerlaufspannung schützt vor Ausfällen und erhöht die Effizienz Ihrer PV-Anlage. Doch nur wer sicher misst, profitiert auch wirklich. Daher lohnt sich nicht nur das richtige Werkzeug, sondern auch etwas Übung und Erfahrung.
FAQ – Häufig gestellte Fragen zu: “Leerlaufspannung PV Modul messen”
Wie messe ich die Leerlaufspannung?
Sie verwenden ein Multimeter und schließen es direkt an die Plus- und Minuspole des Moduls an. Achten Sie dabei auf Sonneneinstrahlung, denn ohne Licht liefert das Modul keine Spannung.
Wie hoch muss die Leerlaufspannung sein?
Sie sollte in der Regel zwischen 30 V und 50 V liegen, abhängig vom Modultyp. Wenn die Spannung deutlich darunter liegt, könnte ein Defekt vorliegen oder die Sonne fehlt.
Welche Leerlaufspannung sollte ein Solarmodul haben?
Das hängt vom Aufbau ab, doch handelsübliche Module erreichen oft zwischen 36 V und 48 V. Und je nach Zellanzahl kann dieser Wert auch leicht variieren.
Wie hoch ist die Leerlaufspannung einer einzelnen SI-PV?
Eine einzelne kristalline Siliziumzelle liefert rund 0,5 V bis 0,6 V im Leerlauf. Doch Temperatur und Lichtintensität beeinflussen diesen Wert stark.
Was passiert, wenn die Leerlaufspannung zu hoch ist?
Dann kann es zu Schäden an angeschlossenen Wechselrichtern oder Ladereglern kommen. Deshalb ist es wichtig, alle Komponenten aufeinander abzustimmen.
Wie berechnet man eine Leerlaufspannung?
Man multipliziert die Anzahl der Zellen in Reihe mit der typischen Zellspannung von ca. 0,6 V. So ergibt sich ein Näherungswert, der bei 60 Zellen z. B. rund 36 V beträgt.
Wie misst man die Leerlaufspannung?
Man stellt das Multimeter auf Gleichspannung ein und verbindet es mit den Modulanschlüssen. Wichtig ist dabei, dass kein Verbraucher angeschlossen ist.
Wie hoch ist die Leerlaufspannung eines PV-Moduls?
Je nach Typ liegt sie meistens zwischen 30 V und 50 V. Dennoch kann sie bei Modulen mit mehr Zellen auch darüber liegen.
Wie berechnet man die Leerlaufspannung einer Solarzelle?
Man nutzt physikalische Kennzahlen wie Bandlücke und Temperaturkoeffizienten. Doch in der Praxis reicht oft der Richtwert von 0,6 V pro Zelle.
Wie hoch ist die Spannung am Solarmodul?
Das hängt davon ab, ob ein Verbraucher angeschlossen ist. Denn im Leerlauf liegt sie höher als unter Last.
Was sagt die Leerlaufspannung aus?
Sie zeigt an, wie viel Spannung ein Modul bei Sonneneinstrahlung ohne angeschlossene Last liefert. Und sie gibt erste Hinweise auf den Zustand des Moduls.
Wie misst man die Leistung einer Solarzelle?
Man misst Spannung und Strom gleichzeitig bei direkter Einstrahlung. Anschließend multipliziert man beides, um die elektrische Leistung zu berechnen.
Wie testet man PV-Module?
Man prüft Leerlaufspannung und Kurzschlussstrom mit einem Multimeter. Und mit einem Kennlinienmessgerät kann man die Leistungsdaten erfassen.
Kann man PV-Module durchmessen?
Ja, denn mit einem Multimeter kann man Spannung und Strom einfach kontrollieren. Auch ein Isolationsmessgerät hilft bei der Fehlerdiagnose.
Wie kann ich feststellen, ob ein Solarmodul defekt ist?
Man vergleicht die gemessene Leerlaufspannung mit dem Sollwert im Datenblatt. Weicht der Wert stark ab oder ist null, liegt wahrscheinlich ein Defekt vor.
Kann man die Leerlaufspannung Solarmodul berechnen?
