Auf einen Blick
- Abmessungen (BxHxT): 290 x 170 x 80 mm
- Gewicht: 2,2 kg
- Schutzklasse: IP22
- Material Sammelschiene: Verzinntes Kupfer
- Lynx Distributor M10
- RJ10 Datenkabel (40 cm)
Produktbeschreibung

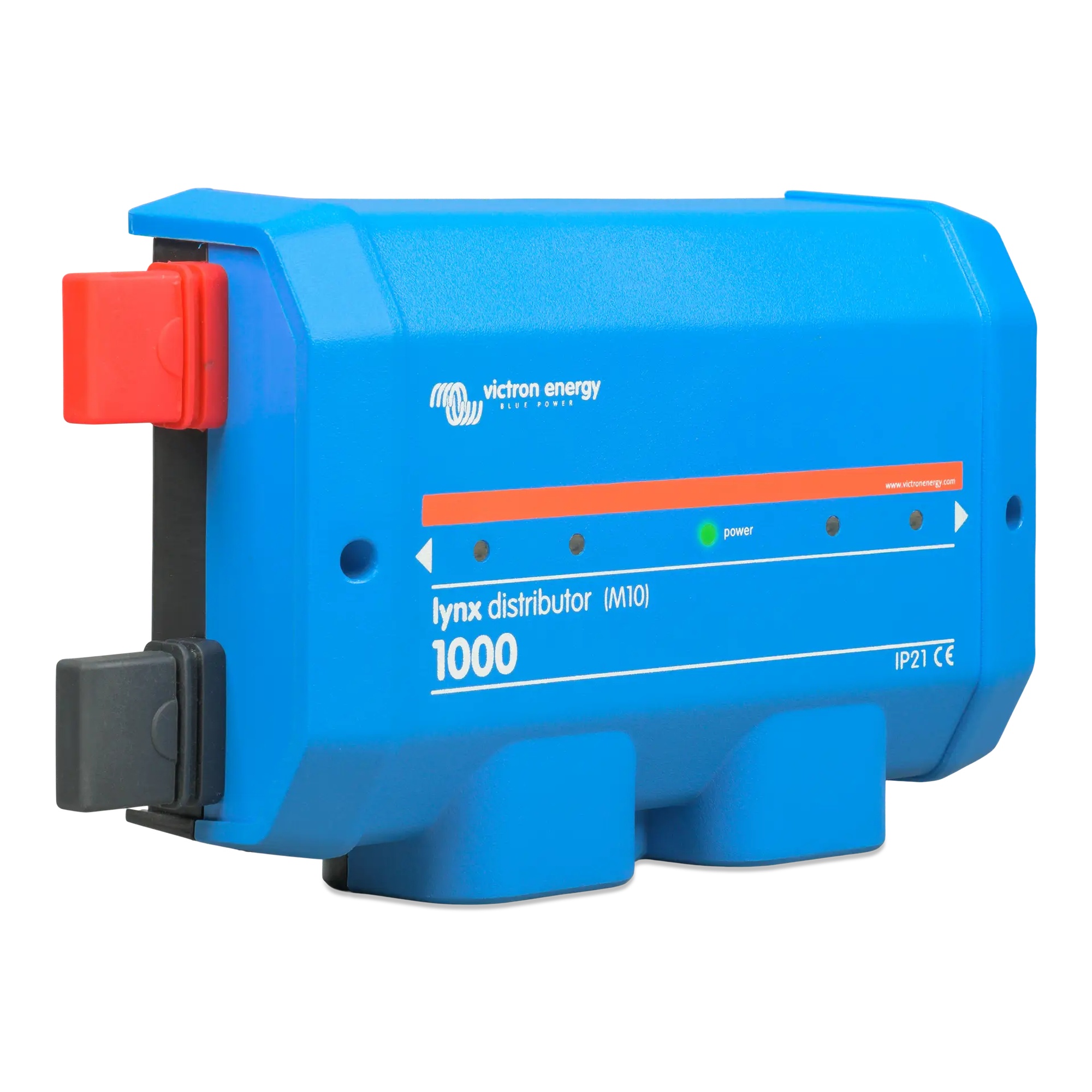

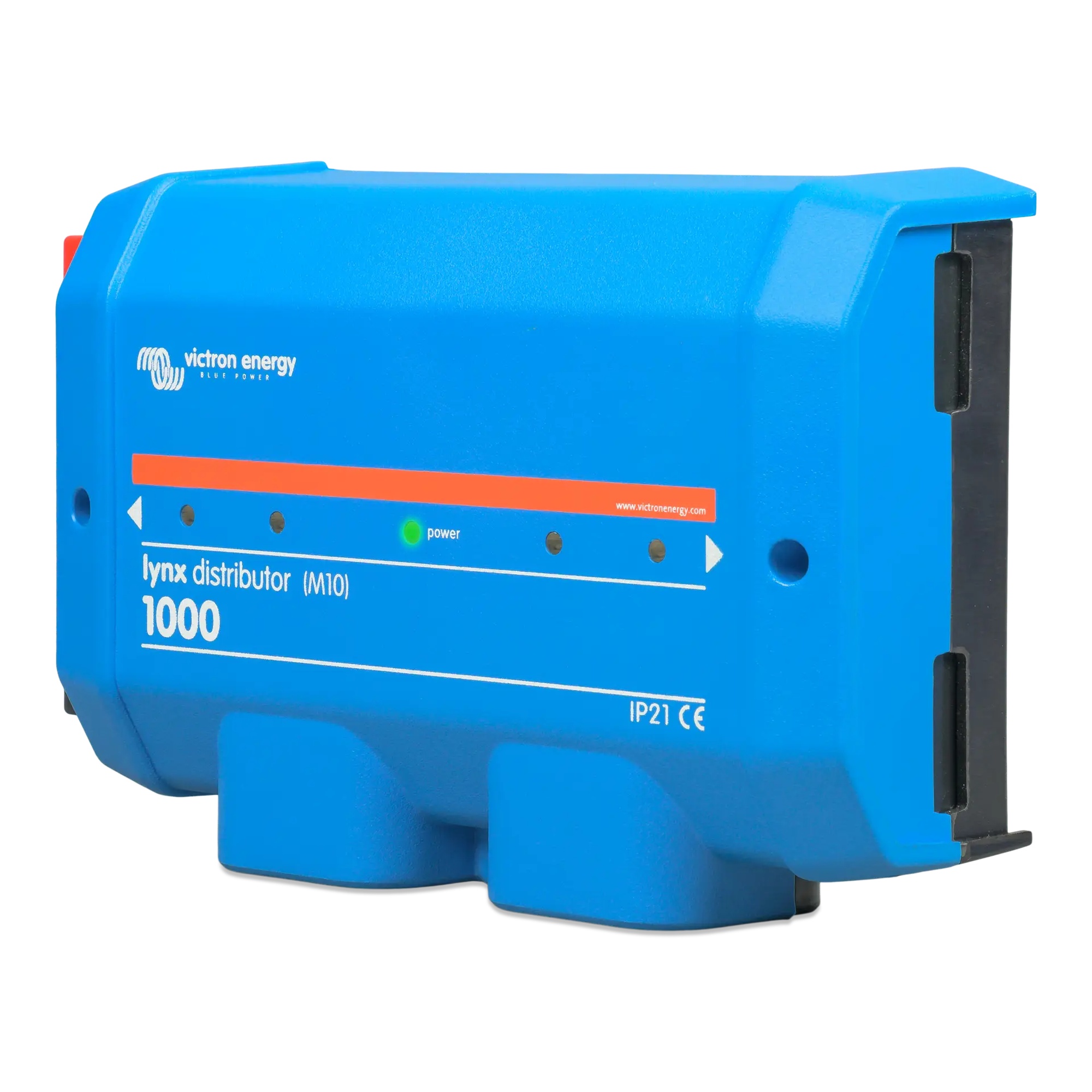

Lynx Distributor M10

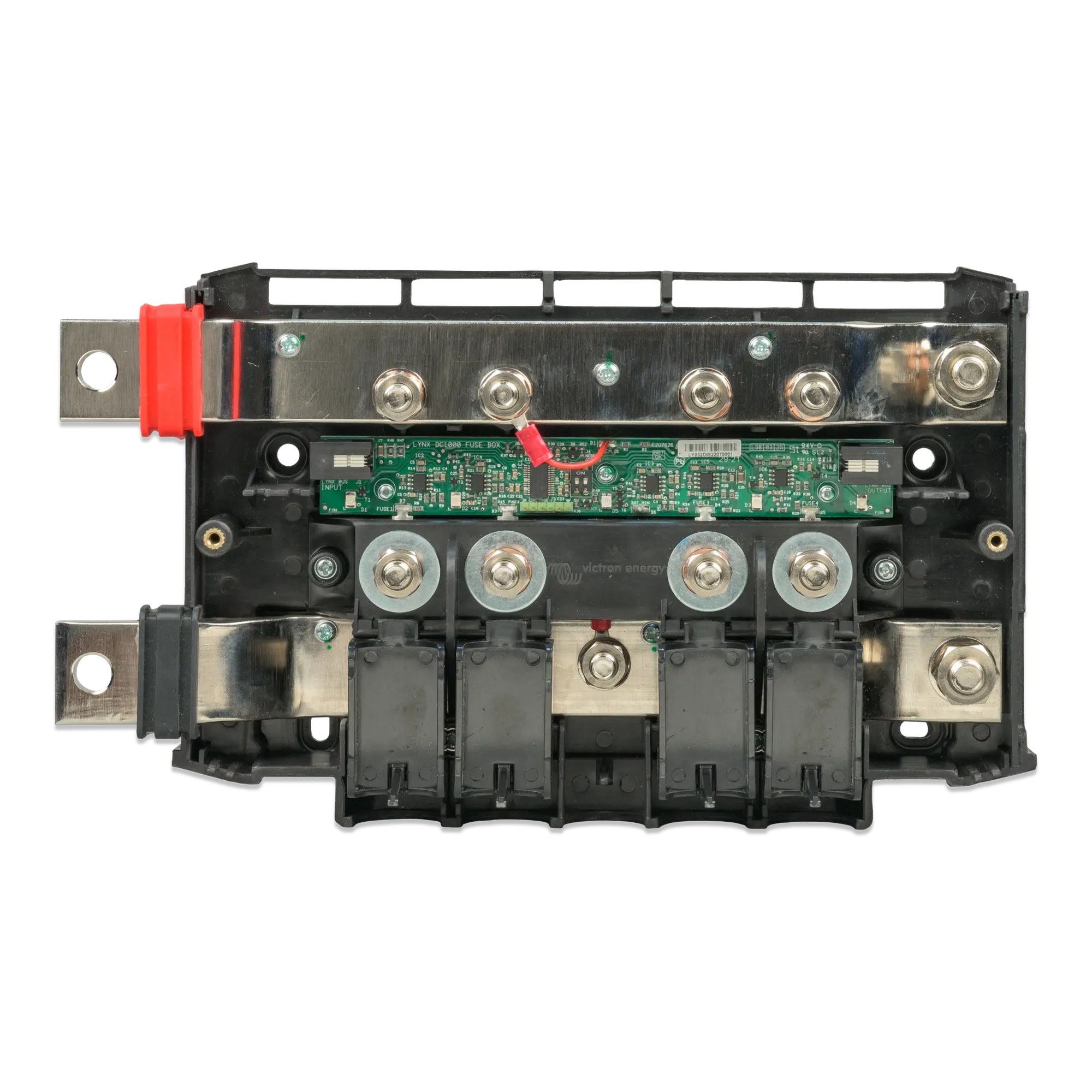

Eine modulare Gleichstromsammelschiene mit Steckplätzen für vier Gleichstromsicherungen. Sie überwacht den Zustand jeder Sicherung und zeigt ihn mit einer LED auf der Vorderseite an. Der Lynx Distributor ist Teil des modularen Lynx-Verteilersystems. Der Lynx Distributor enthält eine Plus- und eine Minus-Sammelschiene. Die positive Sammelschiene verfügt über vier abgesicherte Anschlüsse mit Sicherungsüberwachung. Die negative Sammelschiene verfügt über vier Anschlüsse und einen Masseanschluss. Beachten Sie, dass sich M10 auf die Anschlüsse der Sammelschiene bezieht, an denen die Module miteinander verbunden werden. Die Sicherungs- und Kabelanschlüsse sind immer M8. Der Lynx Distributor besitzt eine Netz-LED und vier LEDs zur Anzeige des Sicherungsstatus. Wenn sie mit einem Lynx Smart BMS verbunden sind, können bis zu 4 Lynx Distributoren Sicherungsstatusinformationen an das Lynx Smart BMS senden. Diese Funktion ist nicht verfügbar, wenn sie an einen Lynx-Shunt VE.Can angeschlossen ist.
Merkmale
- Abmessungen (BxHxT): 290 x 170 x 80 mm
- Gewicht: 2,2 kg
- Schutzklasse: IP22
- Material Sammelschiene: Verzinntes Kupfer

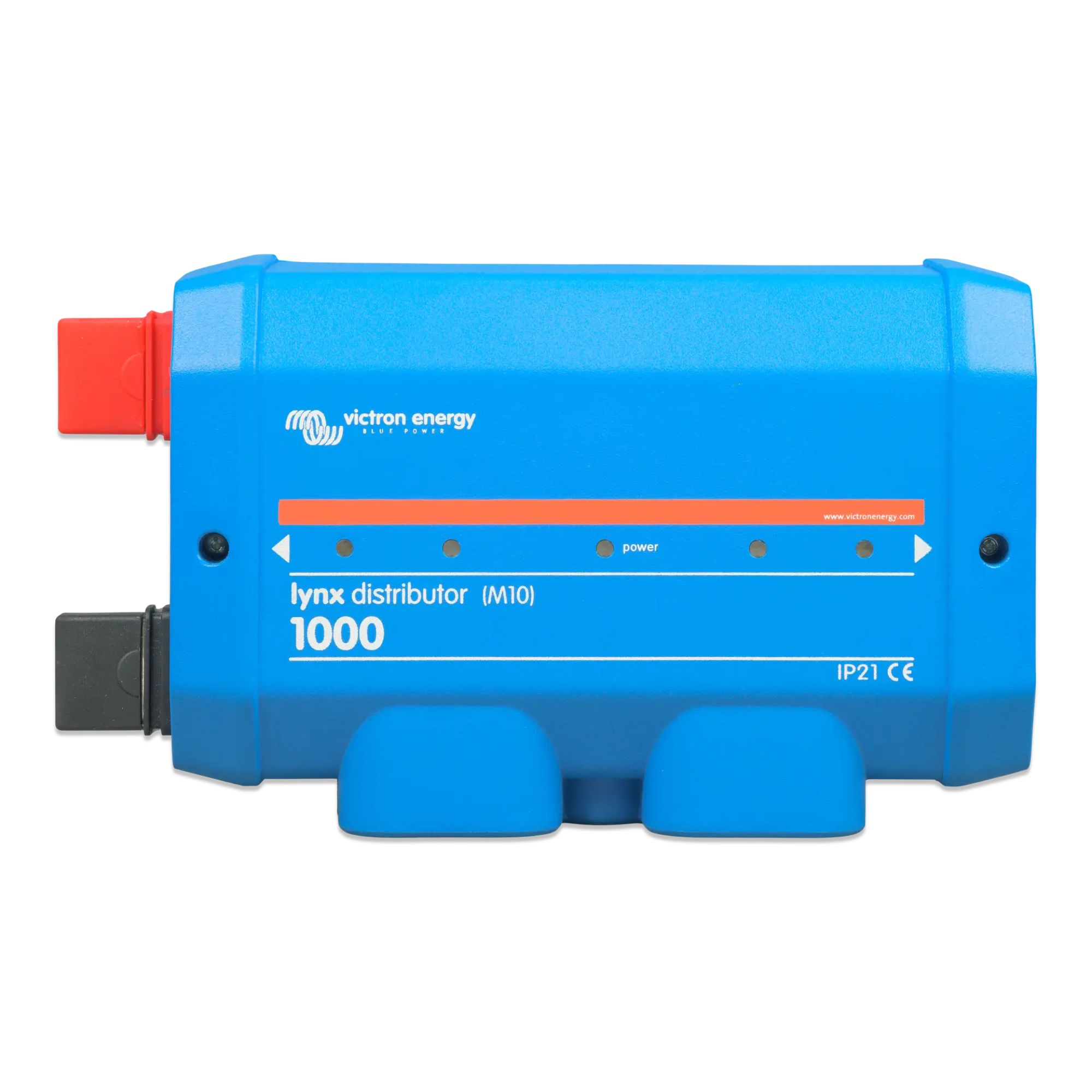

LED-Positionen und ihre Namen
Im Normalbetrieb leuchtet die Betriebs-LED grün und alle Sicherungs-LEDs sind ausgeschaltet. Das bedeutet, dass alles in Ordnung ist, der Bus mit Strom versorgt wird und alle Sicherungen OK sind. Wenn eine Sicherung durchbrennt (oder fehlt), leuchtet die Betriebs-LED rot auf und die Sicherungs-LED der betroffenen Sicherung wird ebenfalls rot.
Lieferumfang
- Lynx Distributor M10
- RJ10 Datenkabel (40 cm)
