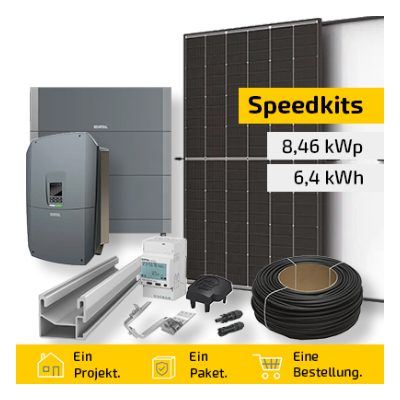

Dieses PV-Komplettset enthält alles für eine 8,46 kWp Photovoltaikanlage mit 6,4 kWh Batteriespeicher auf dem Ziegeldach: 18 Solarmodule Trina Vertex S+ 470 Wp (Glas-Glas, silberner Rahmen), den Hybrid-Wechselrichter KOSTAL PLENTICORE S G3, den Speicher KOSTAL HELIVOR HV, das komplette K2-Systems-Montagesystem sowie Solarkabel und Stecker. Alle Komponenten sind aufeinander abgestimmt – Sie sparen Planungsaufwand und erhalten alles in einer Lieferung.
📦 Lieferumfang – alles für die Anlage in einer Lieferung
PV-Module, Wechselrichter & Speicher
- 18× Trina Solar TSM-470NEG9R.28 Vertex S+, Glas-Glas-Solarmodul
- 1× Kostal Plenticore S G3 Hybrid-WR
- 1× Kostal HELIVOR HV Battery Management System
- 2× Kostal HELIVOR HV 3.2 Speichermodul
- 1× Kostal KEM-C Energy Meter
- 5× Kostal PLENTICOIN Karte
Montagesystem K2 Systems (Ziegeldach)
- 54× K2 SingleHook 4S, Dachhaken
- 12× K2 SingleRail 36, 3,65 m, Montageschiene
- 10× K2 Schienenverbinder SingleRail 36/50
- 40× K2 Mittelklemme, 25-40 mm, schwarz
- 20× K2 Endklemme, 25-40 mm, schwarz
- 150× K2 Tellerkopf Holzbauschraube 8×100 mm
- 100× K2 Modulkabelmanagement PA66W
- 20× K2 Abdeckkappe für SingleRail 36 und CrossRail 36/160
- 10× K2 Blitzschutzklemme 8 mm
- 20× K2 TerraGrif QL
- 16× K2 BlackCover für SingleRail 36
DC-Verkabelung
- 1× KBE DB+ Solarkabel, erdverlegbar, 6 mm², schwarz, 100 m Rolle
- 10× Stäubli PV-KBT4-EVO 2A/6I, Kupplungsbuchse (+) für Kabel Ø 4-6 mm²
- 10× Stäubli PV-KST4-EVO 2A/6I, Kupplungsstecker (-) für Kabel Ø 4-6 mm²
Hersteller-Set-Nr. (Krannich Speedkit): 0165672
Technische Daten
📐 Planungshinweis zum Montagesystem
Die Unterkonstruktion ist exemplarisch für ein 1-lagiges Montagesystem auf einem Ziegeldach mit einem vertikalen Modulfeld aus 3 Reihen à 6 Modulen ausgelegt. Bei anderer Modulanzahl, Anordnung oder Dachform muss die Anzahl der Montagekomponenten geprüft und ggf. angepasst werden. Statik sowie Wind- und Schneelasten sind vor Ort bauseits zu prüfen – sprechen Sie uns gern an.
Beispiel-Anordnung (Draufsicht aufs Ziegeldach): 18 Module hochkant in 3 Reihen (6 / 6 / 6 Module). Oben First, unten Traufe – die K2-Schienen laufen waagerecht unter den Modulen.
Vorteile
- Intelligente Energie- und Speichersteuerung
- Full-Backup mit externer Umschalteinrichtung
- Schraub- und kabelloses Stapeldesign
- Abgestimmtes Komplettpaket aus Markenkomponenten – eine Bestellung, eine Lieferung
Häufige Fragen
Passt das Set auch auf mein Dach?
Das Montagesystem ist für ein Ziegeldach ausgelegt. Für Biberschwanz-, Blech-, Schiefer- oder Flachdächer stellen wir Ihnen gern ein passendes Montagesystem zusammen – schreiben Sie uns einfach.
Wird das Set mit 0 % Mehrwertsteuer geliefert?
Ja, sofern die Voraussetzungen nach § 12 Abs. 3 UStG erfüllt sind (Installation auf oder in der Nähe eines Wohngebäudes, Anlage bis 30 kWp). Die Bestätigung erfolgt im Checkout.
Brauche ich einen Elektrofachbetrieb?
Ja. Montage, Netzanschluss und Anmeldung beim Netzbetreiber müssen durch einen eingetragenen Elektrofachbetrieb erfolgen. Zusätzlich ist die Anlage im Marktstammdatenregister zu registrieren.
Ist ein Smart Meter / Energiezähler enthalten?
Ja, ein passender Energiezähler ist im Lieferumfang enthalten.
Wie wird geliefert?
Die Lieferung erfolgt per Spedition auf Paletten. Bitte sorgen Sie für eine befahrbare Zufahrt und Hilfe beim Abladen.
