Eine PV-Anlage speist Strom ins Netz ein, doch was passiert bei einem Netzausfall? Ohne Schutz würde die Anlage weiter Strom erzeugen, was zu gefährlichen Situationen führen kann. Deshalb gibt es den NA Schutz PV Anlage Schaltplan. Doch wie funktioniert er, wann ist er vorgeschrieben und wie sieht der Schaltplan aus?
Inhaltsverzeichnis
Was ist der NA-Schutz?
Der NA-Schutz, auch Netz- und Anlagenschutz genannt, sorgt dafür, dass sich eine PV-Anlage bei einem Netzproblem automatisch abschaltet. Sobald Spannungsschwankungen oder Frequenzabweichungen auftreten, unterbricht der Schutzmechanismus die Verbindung zum Stromnetz. Das verhindert Rückeinspeisung und schützt Techniker, die am Netz arbeiten.
Er arbeitet nach klar definierten Regeln. Messgeräte überprüfen ständig die Netzparameter. Sind diese außerhalb der erlaubten Grenzen, wird die Anlage getrennt. Nach einer bestimmten Zeit kann sie sich automatisch wieder zuschalten, sofern das Netz stabil ist. Die Vorgaben für die Schaltzeiten und Toleranzen sind in der VDE-AR-N 4105 geregelt.
Wann ist ein NA Schutz PV Anlage Schaltplan erforderlich?
Ein NA-Schutz ist in Deutschland Pflicht, sobald eine PV-Anlage mehr als 30 kVA Leistung hat. Aber auch kleinere Modellen können ihn nutzen, um mehr Sicherheit zu bieten. Netzbetreiber verlangen häufig eine entsprechende Schutzeinrichtung, denn ohne sie kann die Netzstabilität beeinträchtigt werden.
Zudem sind in vielen Regionen zusätzliche Anforderungen zu erfüllen. Manche Netzbetreiber fordern spezielle Relais oder eine doppelte Überwachung. Dies kann dazu führen, dass ein externer NA-Schutz installiert werden muss, selbst wenn der Wechselrichter bereits eine integrierte Schutzfunktion besitzt. Betreiber sollten sich daher frühzeitig mit den Anforderungen ihres Netzbetreibers auseinandersetzen.
Wie funktioniert der NA-Schutz?
Ein Netz- und Anlagenschutz arbeitet mit Relais, die Spannung und Frequenz des Netzes überwachen. Werden Abweichungen festgestellt, trennt ein Schaltmechanismus die PV-Anlage vom Netz. Das geschieht innerhalb von Millisekunden, sodass keine Gefahr für das Stromnetz oder Personen entsteht.
Zusätzlich gibt es Varianten mit einer Netzsynchronisation. Diese ermöglichen eine sanfte Wiedereinschaltung, sobald das Netz stabil ist. In Hybridanlagen, die sowohl das Netz als auch einen Speicher nutzen, kann der NA-Schutz eine zusätzliche Steuerung integrieren. Dadurch lässt sich ein Inselbetrieb realisieren, der bei einem Netzausfall weiterhin eine lokale Versorgung ermöglicht.
NA-Schutz PV-Anlage Schaltplan
Ein typischer Schaltplan zeigt die Verbindung zwischen Wechselrichter, Netztrenneinrichtung und Schutzmechanismus. Der Wechselrichter speist den erzeugten Strom ein, während der NA-Schutz das Netz überwacht. Fällt die Netzspannung aus oder gibt es Frequenzprobleme, trennt die Schutzschaltung die Anlage automatisch ab.

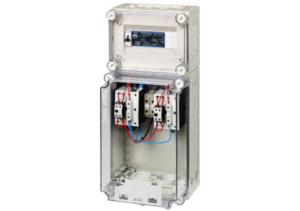

Manche Anlagen nutzen zusätzliche Sicherungen oder eine USV (unterbrechungsfreie Stromversorgung), um den Betrieb weiterhin zu gewährleisten. Der Aufbau des NA-Schutz PV-Anlage Schaltplans hängt stark von der Größe der Anlage ab. Kleinere Systeme integrieren den NA-Schutz oft direkt im Wechselrichter. Größere Systeme nutzen separate Schutzgeräte, die zwischen Wechselrichter und Netzanschluss geschaltet werden.
In industriellen Anwendungen sind sogar mehrfach redundante Schutzschaltungen vorgeschrieben.
Was sind die Vorteile vom NA Schutz PV Anlage Schaltplan?
Ein NA-Schutz bietet zahlreiche Vorteile. Erstens schützt er Techniker, die bei einem Netzausfall an den Leitungen arbeiten. Zweitens verhindert er Schäden an der PV-Anlage, die durch unkontrollierte Spannungsschwankungen entstehen könnten. Drittens erhöht er die Netzstabilität und sorgt für einen sicheren Betrieb der Stromversorgung.
Darüber hinaus kann ein moderner NA-Schutz auch zusätzliche Funktionen übernehmen. Er kann beispielsweise Spannungs- und Frequenzüberwachung mit einer intelligenten Steuerung kombinieren, sodass die Anlage optimal auf Netzereignisse reagiert. In Kombination mit Speichern und Energiemanagementsystemen lassen sich zudem Strategien für einen effizienten Eigenverbrauch umsetzen.
Fazit: Darum ist ein NA Schutz PV Anlage Schaltplan wichtig!
Der NA-Schutz ist für viele PV-Anlagen vorgeschrieben, doch auch kleinere Systeme profitieren davon. Denn er erhöht nicht nur die Sicherheit, sondern schützt auch die Netzstabilität. Wer eine PV-Anlage plant oder erweitert, sollte diesen Schutz daher immer mitberücksichtigen. Eine detaillierte Planung und die Abstimmung mit dem Netzbetreiber sind entscheidend, um alle gesetzlichen und technischen Anforderungen zu erfüllen.
FAQ – Häufig gestellte Fragen zum NA Schutz PV Anlage Schaltplan
Wo wird der NA-Schutz eingebaut?
Der NA-Schutz wird entweder direkt im Wechselrichter oder als zentrale Schutzvorrichtung im Netzanschlusspunkt installiert. Die genaue Platzierung hängt von der Anlagengröße und den Netzvorgaben ab.
Wann wird NA-Schutz benötigt?
Ein NA-Schutz ist immer erforderlich, wenn eine netzgekoppelte PV-Anlage Strom ins öffentliche Netz einspeist. Er trennt die Anlage automatisch vom Netz, sobald eine Störung auftritt.
Was ist ein NA-Schutz bei einer PV-Anlage?
Der Netz- und Anlagenschutz (NA-Schutz) überwacht Spannung und Frequenz am Netzanschlusspunkt. Er schützt die PV-Anlage und das öffentliche Netz vor unerwünschten Rückwirkungen.
Was kostet ein zentraler NA-Schutz?
Die Kosten für einen zentralen NA-Schutz hängen von der Anlagengröße und den technischen Anforderungen ab. Meist liegen sie zwischen mehreren hundert und einigen tausend Euro.
Wann löst der NA-Schutz aus?
Der NA-Schutz löst aus, wenn Netzparameter wie Spannung oder Frequenz außerhalb der zulässigen Grenzen liegen. Dadurch wird eine sichere Trennung der PV-Anlage vom Netz gewährleistet.
Was ist ein übergeordneter Entkupplungsschutz?
Ein übergeordneter Entkupplungsschutz sorgt für eine zusätzliche Netztrennung in Mittel- und Hochspannungsnetzen. Er ergänzt den NA-Schutz und erhöht die Betriebssicherheit.
Hat mein Wechselrichter einen NA-Schutz?
Moderne Wechselrichter haben zumeist einen integrierten NA-Schutz, der Spannung und Frequenz überwacht. Bei größeren Anlagen kann ein externer Schutz notwendig sein.
Wann brauche ich einen Mittelspannungsanschluss?
Ein Mittelspannungsanschluss wird benötigt, wenn die PV-Anlage eine hohe Einspeiseleistung erreicht. Meist gilt dies für Anlagen über 135 kW.
Wie funktioniert ein Funkrundsteuerempfänger?
Ein Funkrundsteuerempfänger empfängt Netzbetreiber-Signale und setzt diese in Steuerbefehle um. Dadurch kann die Einspeisung oder der Verbrauch der PV-Anlage angepasst werden.
Wann müssen PV-Anlagen fernsteuerbar sein?
Ab einer bestimmten Leistung müssen PV-Anlagen fernsteuerbar sein, um das Netz stabil zu halten. Die Grenze liegt je nach Netzbetreiber in den meisten Fällen bei 25 kW.
Ist ein Funkrundsteuerempfänger Pflicht?
Ein Funkrundsteuerempfänger ist vorgeschrieben, wenn der Netzbetreiber eine Fernsteuerung der PV-Anlage verlangt. Dies betrifft vor allem größere Anlagen und Eigenverbrauchsmodelle.
Wo wird der Rundsteuerempfänger angeschlossen?
Der Rundsteuerempfänger wird in der Regel im Zählerschrank oder in einer separaten Steuerbox installiert. Er ist mit dem Netzanschlusspunkt und der Regelungstechnik der PV-Anlage verbunden.
Wie schließt man einen Rundsteuerempfänger an?
Der Anschluss erfolgt durch eine Elektrofachkraft, die das Gerät in das Steuerungssystem der PV-Anlage integriert. Oft erfolgt die Verbindung über potenzialfreie Kontakte oder eine digitale Schnittstelle.
Wo wird der Wechselrichter im Schaltschrank angeschlossen?
Der Wechselrichter wird an den Hauptanschluss im Schaltschrank oder an eine Unterverteilung angeschlossen. Die genaue Positionierung hängt von der Netzkonfiguration ab.
Wann benötige ich einen Rundsteuerempfänger?
Ein Rundsteuerempfänger ist erforderlich, wenn der Netzbetreiber Fernzugriffe auf die Einspeiseleistung fordert. Dies betrifft vor allem Anlagen mit hoher Leistung oder variabler Netzeinspeisung.
Welche Normen regeln den NA-Schutz?
Der NA-Schutz wird durch die VDE-AR-N 4105 für Niederspannungsanlagen und VDE-AR-N 4110 für Mittelspannungsanlagen geregelt. Diese Normen legen Grenzwerte und Schutzmechanismen für den sicheren Netzbetrieb fest.
Kann ich den NA-Schutz selbst einstellen?
Die Einstellungen des NA-Schutzes sind normgebunden und dürfen nur von einer zertifizierten Elektrofachkraft vorgenommen werden. Eine falsche Konfiguration kann die Netzsicherheit gefährden und zur Abschaltung der PV-Anlage führen.
Welche Fehler führen zum Auslösen des NA-Schutzes?
Der NA-Schutz löst aus, wenn Spannung oder Frequenz außerhalb der vorgegebenen Grenzen liegen. Auch Netzstörungen oder Defekte an der PV-Anlage können eine Abschaltung verursachen.
Braucht jede PV-Anlage einen NA-Schutz?
Jede netzgekoppelte PV-Anlage benötigt einen NA-Schutz, um eine sichere Trennung bei Netzstörungen zu gewährleisten. Bei kleinen Anlagen ist dieser vornehmlich im Wechselrichter integriert, während größere Anlagen eine separate Lösung erfordern.
Welche Alternativen gibt es zum Funkrundsteuerempfänger?
Alternativ können digitale Steuerboxen oder Smart Meter verwendet werden, wenn der Netzbetreiber dies zulässt. Diese Systeme ermöglichen ebenfalls eine Fernsteuerung der PV-Anlage.
Wer ist für die Installation des NA-Schutzes verantwortlich?
Die Installation des NA-Schutzes muss von einem qualifizierten Elektroinstallateur durchgeführt werden. Dieser stellt sicher, dass alle gesetzlichen Vorgaben und Netzanforderungen erfüllt sind.
Wie oft muss der NA-Schutz geprüft werden?
Der NA-Schutz sollte regelmäßig überprüft werden, um eine fehlerfreie Funktion sicherzustellen. Netzbetreiber verlangen oft eine Wartung im Rahmen der wiederkehrenden Anlagenprüfung.
